產品特色 |
|
|
Meta-MEC MCCBs須符合 IEC 947-1 and 947-2標準或適用於各成員國的相應標準 (EN 60 947-1, 2) |
|
|
適用於隔離定義 IEC 947-2 |
|
|
- 線路保護
- 電動機/發電機保護
- 起動器組合 |
|
|
|
|
|
- 緊湊的尺寸和更高的分斷能力,提供更經濟的解決方案
-
完整的範圍,二,三,四極版本
-
採用固定熱和固定磁脫扣。
-
通過更換額定電流值插頭可改變電流值
-
3-pole ELCBs可與 3-pole MCCBs互換
-
提供更多的配件,如:後連接和擴展的旋轉式手柄
- 具有堅硬的工程塑料外殼
- 400至800AF 的斷路器可更換額定電流插頭
- 參考溫度為50℃,可應要求提供 |
|
|
|
> |
評級 |
|
|
AF |
Poles |
型號 |
額定電流 (A) |
極限分斷能力 (kA rms), Icu |
220V |
460V |
50 |
2 |
ABE 52b |
5, 10, 15, 20, 30, 40, 50 |
10 |
5 |
3 |
ABE 53b |
60 |
2 |
ABE 62b |
60 |
10 |
5 |
3 |
ABE 63b |
100 |
2 |
ABE 102b |
5, 10, 15, 20, 30, 40, 50, 60, 75, 100 |
25 |
10 |
3 |
ABE 103b |
4 |
ABE 104b |
225 |
2 |
ABE 202b |
100, 125, 150, 175, 200, 225 |
35 |
18 |
3 |
ABE 203b |
4 |
ABE 204b |
400 |
2 |
ABE 402b |
250, 300, 350, 400 |
35 |
25 |
3 |
ABE 403b |
4 |
ABE 404b |
800 |
2 |
ABE 802b |
500, 600, 630, 700, 800 |
50 |
35 |
3 |
ABE 803b |
4 |
ABE 804b |
30 |
2 |
ABS 32 |
5, 10, 15, 20, 30 |
10 |
5 |
3 |
ABS 33 |
50 |
2 |
ABS 52b |
5, 10, 15, 20, 30, 40, 50 |
25 |
10 |
3 |
ABS 53b |
4 |
ABS 54b |
60 |
2 |
ABS 62b |
60 |
25 |
10 |
3 |
ABS 63b |
4 |
ABS 64b |
100 |
2 |
ABS 102b |
15, 20, 30, 40, 50, 60, 75, 100 |
50 |
25 |
3 |
ABS 103b |
4 |
ABS 104b |
225 |
2 |
ABS 202b |
100, 125, 150, 175, 200, 225 |
50 |
25 |
3 |
ABS 203b |
4 |
ABS 204b |
400 |
2 |
ABS 402b |
250, 300, 350, 400 |
50 |
35 |
3 |
ABS 403b |
4 |
ABS 404b |
800 |
2 |
ABS 802b |
500, 600, 630, 700, 800 |
100 |
50 |
3 |
ABS 803b |
4 |
ABS 804b |
1200 |
3 |
ABS 1003 |
1000 |
100 |
65 |
4 |
ABS 1004 |
3 |
ABS 1203 |
1200 |
100 |
65 |
4 |
ABS 1204 |
AF |
Poles |
型號 |
額定電流 (A) |
極限分斷能力 (kA rms), Icu |
220V |
460V |
30 |
2 |
ABH 32b |
5, 10, 15, 20, 30 |
25 |
10 |
3 |
ABH 33b |
50 |
2 |
ABH 52b |
15, 20, 30, 40, 50 |
50 |
25 |
3 |
ABH 53b |
4 |
ABH 54b |
100 |
2 |
ABH 102b |
15, 20, 30, 40, 50, 60, 75, 100 |
65 |
35 |
3 |
ABH 103b |
4 |
ABH 104b |
225 |
2 |
ABH 202b |
100, 125, 150, 175, 200, 225 |
65 |
35 |
3 |
ABH 203b |
4 |
ABH 204b |
400 |
2 |
ABH 402b |
250, 300, 350, 400 |
85 |
50 |
3 |
ABH 403b |
4 |
ABH 404b |
50 |
2 |
ABL 52a |
15, 20, 30,40, 50 |
100 |
65 |
3 |
ABL 53a |
4 |
ABL 54a |
100 |
2 |
ABL 102a |
15, 20, 30, 40, 50, 60, 75, 100 |
100 |
65 |
3 |
ABL 103a |
4 |
ABL 104a |
225 |
2 |
ABL 202a |
100, 125, 150, 175, 200, 225 |
125 |
65 |
3 |
ABL 203a |
4 |
ABL 204a |
400 |
2 |
ABL 402b |
250, 300, 350, 400 |
125 |
85 |
3 |
ABL 403b |
4 |
ABL 404b |
800 |
2 |
ABL 802b |
500, 600, 630, 700, 800 |
125 |
85 |
3 |
ABL 803b |
4 |
ABL 804b |
AF |
Poles |
型號 |
額定電流 (A) |
可調電流 |
極限分斷能力 (kA rms), Icu |
操作特性 |
220V |
AC460V |
長時間(A,Ir) |
短時間(A,Im) |
瞬間
(A,It) |
1200 |
3 |
ABS 1203E |
1200 |
(0.5, 0.6, 0.7, 0.8, 0.9, 1.0)
X In |
100 |
50 |
(0.5, 0.6, 0.7, 0.8, 0.9, 1.0)
X In |
(2, 3, 4, 5, 6, 8, 10)
X In |
11 X In |
|
|
|
|
> |
配件 |
|
|
|
電氣輔助
- 輔助開關:AX指示“打開”或“關閉”位置
-
並聯跳閘:SHT遠程開放斷路器
-
警報開關:AL表示“跳閘”
- 欠壓跳閘:在電壓下降時 UVT 開啟 |
|
- 外部附件
- 端子蓋
-
旋轉手柄
-
後連接端子
-
電機運算符
-
絕緣隔板
-
機械聯鎖
-
鑰匙鎖裝置
-
插入式底座
|
|
|
|
|
> |
認證 |
|
|
LS Industrial Systems co.所生產的產品符合國際標準(IEC)。 |
|
|
應用標準 |
|
|
- IEC 60947-2 |
|
|
|
|
|

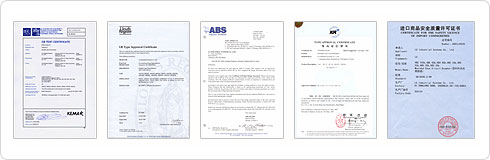

認證及證書 |
|
|
- CB by KEMA
-
Approved by marine classification authorities such as LR, ABS, KR
-
CE marking
-
CCC |
|
|
|
|
|
