Susol MCCB series |
|
|
Metasol MCCB&ELCB Series |
|
|
Meta-MEC MCCB&ELCB Series |
|
| |
|
|
 |
 |
 |
| |
GB Type |
|
|
UL Listed MCCB |
|
|
Susol 1600AF MCCB |
|
|
|
| > |
完美的解決方案 |
| |
 |
配電分配 |
| |
|
- 擁有卓越的性能
- 擁有最高的分斷能力
-
擁有最佳協調技術 (層疊式保護 & 選擇性保護) |
| |
|
|
| |
|
控制、交換和保護電機、電路 |
| |
|
- 強大的性能
-
電路斷路器和接觸器之間的最佳協調
-
卓越的品質和使用壽命長
-
過MMS完美結合，在有限的空間提供理想的解決方案 |
| |
|
|
| |
|
廣泛的應用 |
| |
|
- 提供各種的優化輔助設備和配件 |
| |
|
|
| > |

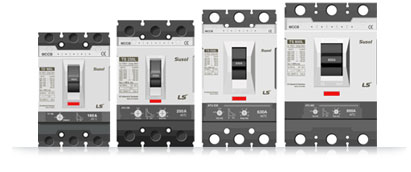

Susol系列斷路器 |
| |
|
- 簡化的安裝、高分斷能力、優化保護
-
簡化的 4 幀尺寸 (160/250/630/800AF 從 16 至 800A)
-
高分斷能力y Icu @ 415VAC: 50, 65, 85, 100, 150kA (Ics=100%Icu)
-
Uimp = 8kV, Ui =750V, Ue = 690V
-
內建TD系列跳閘裝置: FTU, FMU
- 可互換的TS系列跳閘裝置: FTU, FMU, ATU, MTU, ETS, ETM
-
斷路開關裝置 (DSU)可用
-
通訊方式: RS485(Modbus-RTU)
-
區域選擇性聯鎖 (ZSI)
-
電錶函數
-
接地故障保護
- 各種連接及外掛程式安裝
- 提供協調表 (串接、區別、II型協調)
-
通用電氣輔件: AX, AL, SHT, UVT |
| |
|
|
| > |
簡化四幀 |
| |
|
 |
| |
|
|
TD 系列 |
TS 系列 |
| Pole |
2,3,4 |
2,3,4 |
2,3,4 |
2,3,4 |
| AF |
160AF |
250AF |
630AF |
800AF |
| In(A) |
16~160A |
40~250A |
300~630A |
700~800A |
| Icu(KA) |
50,85,150 |
50,85,150 |
65,85,150 |
65,100,150 |
| Ics(%Icu) |
100 |
100 |
100 |
100 |
| Modle |
TD100N/H/L
TD160N/H/L |
TS100N/H/L
TS160N/H/L
TS250N/H/L |
TS400N/H/L
TS630N/H/L |
TD800N/H/L |
* Note: 2 pole MCCB in 3 pole frame |
| |
|
|
| > |
TD 系列 |
| |
|
內建跳閘裝置 |
| |
|
 |
- 固定熱及磁性裝置 - FTU
- 調節的熱，固定磁裝置 - FMU
- 斷路開關裝置 - DSU |
| |
|
|
| > |
TS 系列 |
| |
|
可互換的跳閘裝置 |
| |
|
 |
- 固定熱及磁性裝置 - FTU
- 可調節的熱，固定磁性裝置 - FMU
- 可調熱磁 ·ATU
- 磁跳閘唯一的單位 ·MTU
- 標準電子跳閘裝置 - ETS
- 多功能電子跳閘裝置
- ETM [選配功能 : 11 種]
- 斷路開關裝置 - DSU |
| |
|
|
| > |
PROTECTION OF DISTRIBUTION SYSTEM |
| |
|
熱磁跳閘裝置 |
| |
|
|
- FTU : 固定熱和固定磁跳閘裝置
-
FMU : 可調的熱和固定磁跳閘裝置
-
ATU : 可調的熱和可調磁跳閘裝置 |
|
| |
|
|
| |
|

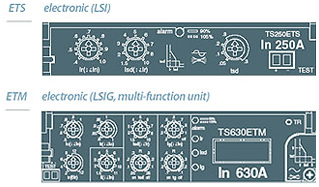

電子跳閘裝置 |
| |
|
|
- ETS : 標準電子跳閘裝置
- ETM : 多功能電子跳閘裝置
|
|
| |
|
|
| > |
電機保護 |
| |
|
|
- MTU : 僅熱磁跳閘裝置 |
|
| |
|
|
| > |
控制和斷開 |
| |
|
|
- DSU : 隔離開關裝置 |
|
| |
|
|
| > |

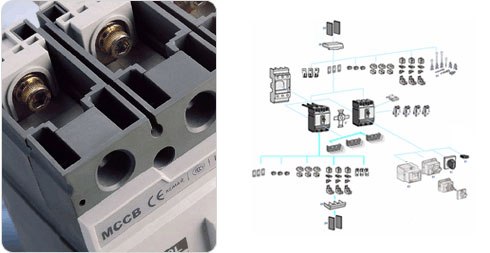

多樣及完整性 |
| |
|
 |
| |
|
|
| > |

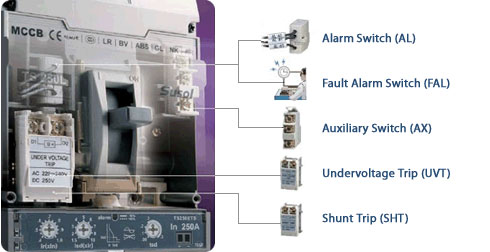

電氣輔件 |
| |
|
共同使用所有Susol系列斷路器 |
| |
|
 |
| |
|
|
| > |
旋轉把手 |
| |
|
 |
- 直接延伸旋轉把手可供選擇
›直接旋轉延伸旋轉把手(帶鎖定裝置或不帶鎖定裝置)
›延伸旋轉把手 |
| |
|
 |
- 清楚地表明三個位置 (開-跳脫-關)
-
把手防護等級: IP40
-
連接埠等級 |
|
|
